漢容電氣抗晃電智能裝置- 中石化某煉化企業順丁裝置晃電解決方案

一、摘要

我們常說的晃電主要因天氣原因和其他不可預知的故障造成的電壓暫降、短時中斷和電壓暫升等電壓大幅波動問題，雖持續時間短暫，卻極易導致工業企業設備停機、生產線中斷，甚至引發重大生產事故和經濟損失。大型煉化企業長期面臨電網晃電導致關鍵設備停機、生產線中斷，甚至引發反應釜溫度失控、膠液凝聚結塊等安全隱患，造成重大經濟損失。

二、典型解決案例

中石化某煉化企業順丁裝置低壓配電系統需保障10臺施耐德變頻器（含 90kW 1 臺、2.2kW 1 臺、0.55kW 8 臺）長期同時穩定運行，以避免電網晃電導致變頻器欠壓停機，影響裝置連續生產。

青島漢容電氣針對該煉化企業復雜的用電環境，基于超級電容與智能穩壓控制技術，實現微秒級電壓波動捕捉與中斷的功率支撐響應。特定制生產了 HBVH1-100-1型抗晃電智能裝置，實現全場景晃電治理。該抗晃電裝置主要由超級電容、智能控制保護系統、充電模塊（AC/DC）、斬波模塊（DC/DC）和輸出防逆反組件組成。

工作原理如下：

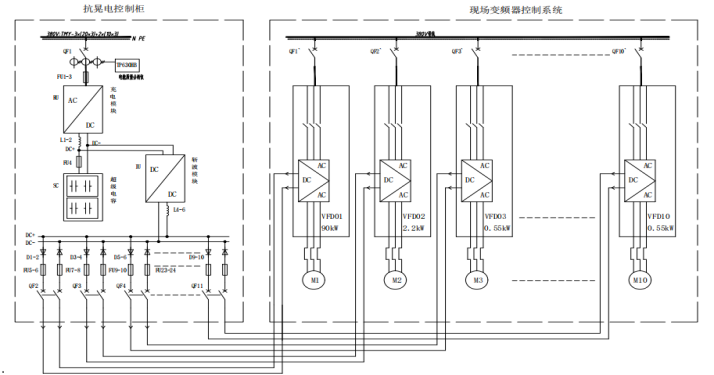

工作原理圖

該解決方案采用的技術路線：

1.超級電容：配置高功率密度超級電容，電壓大幅波動時瞬間大功率輸出，持續穩定直流母線電壓，具有自監控功能，可輸出過溫與過壓報警。

2.智能穩壓技術：大功率直流穩壓模塊和防逆反組件實時處于熱備狀態，自動補償母線電壓跌落，瞬間響應。

3.監控和保護系統：監視裝置各部件的運行狀態，及超級電容器組的電壓、輸出電流和內部溫度等，同時記錄電壓暫降全過程、該裝置的故障和報警信號指示等。

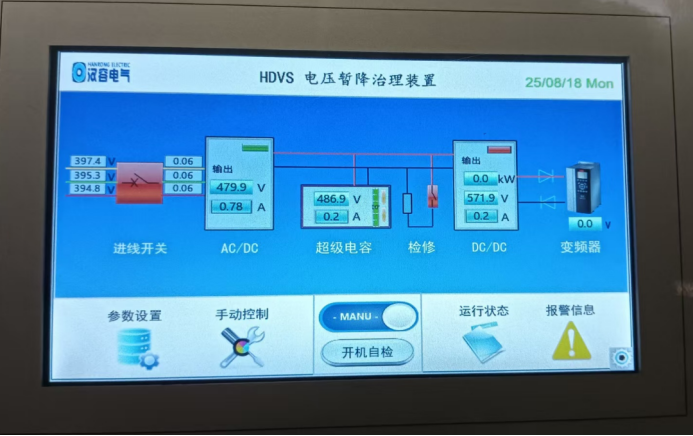

智能控制保護系統

三、關鍵技術指標與優勢

1.切換時間：晃電發生后0.2毫秒內完成電源切換，優于行業標準（5毫秒）；

2.變頻器電機群控：單機支持8回路或者更多，適合重要工藝環節的電機群控場景，單回路大功率至100KW；

3.沖擊過載：最大150%，持續500ms；優于行業標準（120%）；

4.電壓暫降：交流電壓范圍260V（-32%）~549V（+30%）；直流電壓低至0V，輔助啟動；

5.離網檢測：交流電源中斷時，能夠自動關斷DC電壓支撐，保障設備安全；

6.壽命與維護：超級電容狀態檢測，電容量與內阻自動測試；超級電容器組安全隔離；

四、總結

青島漢容電氣在中石化某煉化企業順丁裝置中應用的晃電解決方案，通過超級電容與智能穩壓控制技術的創新融合，結合用戶工藝特點，成功破解了煉化企業晃電治理難題。其核心優勢體現在：

1.技術領先性：0.2毫秒的響應速度、1.5s～3s（根據需求而定）持續供電能力，優于行業同類產品；

2.工程實用性：全場景適配、模塊化設計與智能控制保護系統集成，顯著降低改造難度與成本；

該項目的成功實施，標志著抗晃電技術從“被動應對”向“主動防御”的轉變，為保障石化企業設備設施安全穩定運行提供了重要參考。未來，漢容電氣將持續優化產品性能，助力更多企業實現 “零晃電”生產目標。
